Sistema de control de calidad de impresión para impresoras con cámara de inspección móvil de motor

Este es un sistema de inspección de banda para la inspección por video de cualquier tipo de máquina de impresión, como flexográfica, rotograbado, offset, etiquetas, rotativa, digital y cualquier máquina que requiera control de producción de verificación de calidad de impresión en tiempo real disponible para aplicaciones de banda angosta, mediana y ancha.

¿Qué es el sistema de inspección de banda por video?

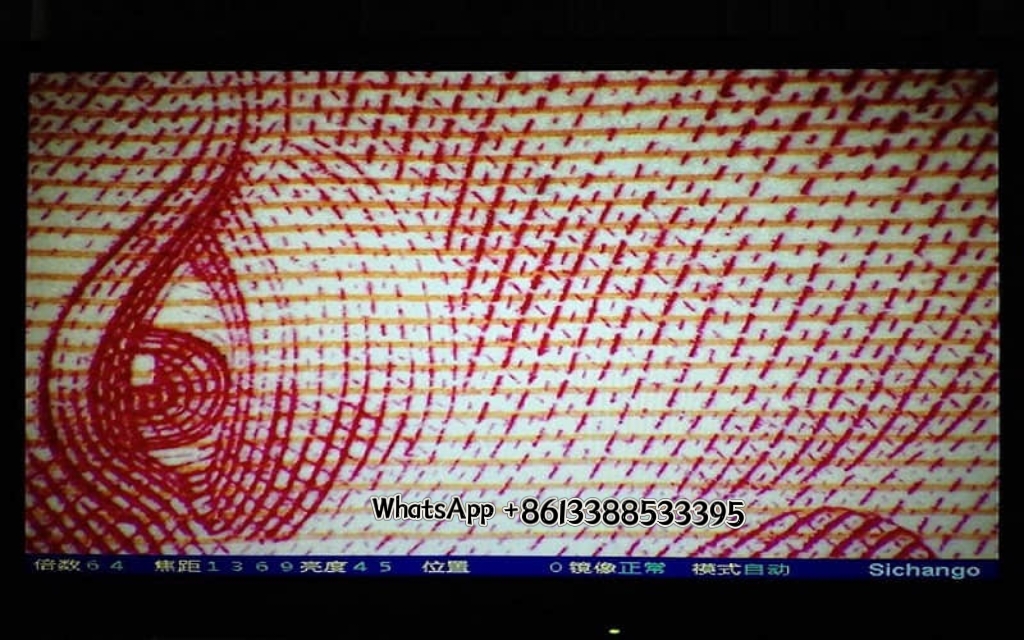

Sistema de inspección de banda por video: cuando la imprenta funciona a alta velocidad, el ojo humano no puede observar la calidad de la imagen impresa. Se debe utilizar un sistema de monitoreo para observar la imagen fija. El sistema de inspección de banda utiliza nuevas tecnologías y métodos para convertir imágenes en movimiento a alta velocidad en imágenes "fijas" que son fácilmente aceptadas por el ojo humano y se pueden ampliar parcialmente para detectar pequeños defectos de impresión a tiempo y mejorar la calidad de los productos impresos, las imágenes y las imágenes en tiempo real en observación por separado.

Cámaras del sistema de inspección de video web para impresión

Cámara CMOS de alta resolución de 10 millones Rango de disparo:

Mínimo 13 mm X 9,7 mm

Máximo 200 mm X 150 mm

Velocidad máxima de impresión: 1200 m/min

Voltaje de la fuente de alimentación: CC 24 V/2,0 A

Longitud del riel: 300 mm-3000 mm (personalizable)

Pantalla estándar de alta definición de 24 pulgadas Resolución: 1280 X 720 1920 X 1080

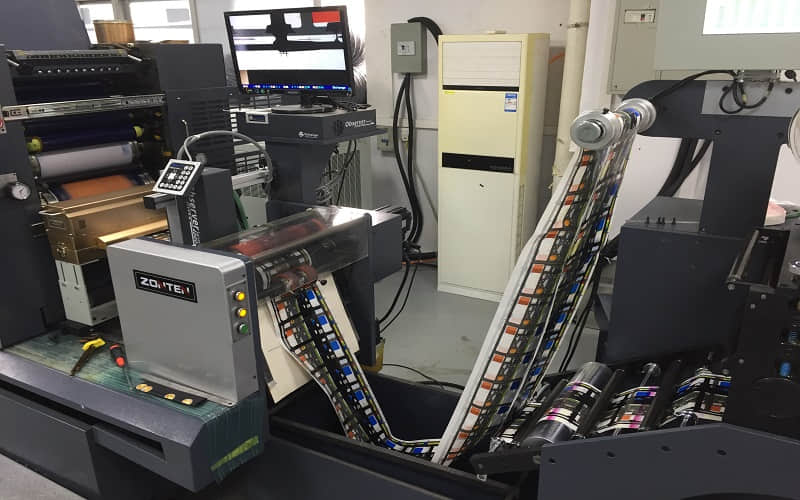

Sistema de inspección de video web de ancho angosto

Características del sistema:

♦ Movimiento transversal del motor de línea

♦ DETECCIÓN DE VALORES RGB/CMYK

♦ Rotación de imagen

♦ Disparo de patrulla de imagen

♦ División y congelación de imagen

♦ Nitidez de imagen con gamma

♦ Desplazamiento de imagen y disparo lento

♦ Medición de la velocidad de impresión y longitud

♦ Múltiples ópticos y zoom Guardar

Configuración del sistema:

Diseño ergonómico La serie Observer ofrece un teclado de cámara y un teclado remoto para varias prensas rotativas. El teclado remoto se puede instalar en la unidad de cámara, el gabinete del controlador o el panel de control de la prensa rotativa. También se proporciona una pantalla dual. Todo esto puede hacer que la operación sea más fácil que antes.

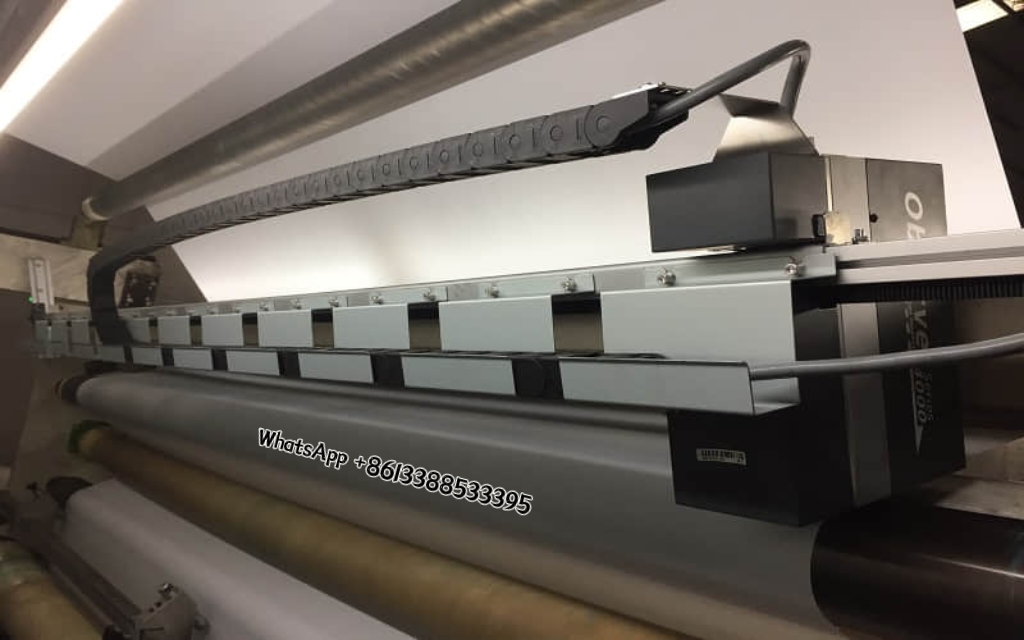

ACCIONAMIENTO POR MOTOR

Es adecuado para todo tipo de prensas de impresión con material de prensa ancho o posición alta y que necesitan que la cámara se mueva con frecuencia. Observer 4000M se ha instalado y aplicado ampliamente en prensas flexográficas y de huecograbado en todo el mundo.

Cámara industrial CMOS de alta velocidad

La serie Observer utiliza una cámara industrial CMOS de alta velocidad como unidad central con propiedad intelectual propia de Sichango. Es pequeña y estable con chip VLSI y proporciona imágenes claras, nítidas y de alta definición.

Toma de patrulla de imágenes

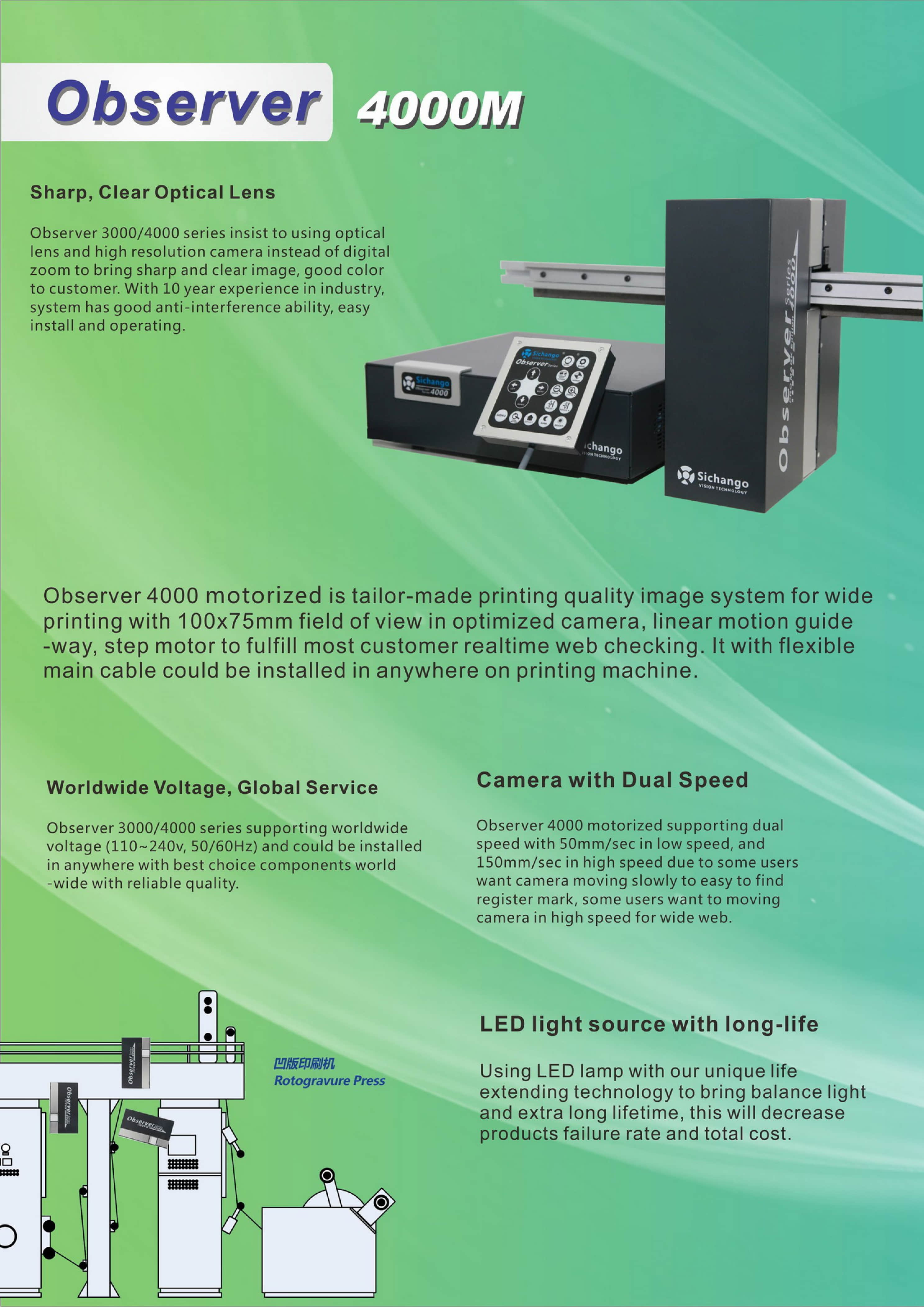

Observer 4000M (accionamiento por motor) proporciona una función de toma de patrulla que puede tomar imágenes mientras la cámara se mueve en bucle en movimiento automáticamente para detectar la calidad de impresión fácilmente. Longitud de recorrido de hasta 3 metros o más.

Zoom óptico continuo claro de 30X

La serie Observer tiene zoom óptico de 30X. Proporciona un ajuste fino de 1X a 100X con algoritmos de imagen digital avanzados y brinda imágenes y detalles más claros que antes.

Sistema de inspección de video web de ancho amplio para impresora

Función simple y fácil para el usuario final

Refina varias funciones del mercado y los requisitos de los usuarios finales, brindando las funciones más simples y prácticas en la serie Observer con nuevas características como detección de valor CMYK, protección de vida útil del estroboscopio, escaneo automático y brinda al usuario final más retorno de la inversión en una sola compra.

Detección de valor CMYK

La serie Observer integra de manera innovadora la detección de valor CMYK como función estándar que puede medir el valor RGB y CMYK y mostrarlo en la pantalla en tiempo real y ayudar al usuario a encontrar el cambio de color causado por la consistencia de la tinta.

Función en detalle La respuesta más alta en la industria

La serie Observer proporciona funciones sensibles de hasta 10 imágenes por segundo y una velocidad máxima de detección de defectos de 400 m/min más allá de otros sistemas en el mercado.

Congelación y rotación de imágenes

Proporciona congelación de imágenes y rotación libre mediante los ejes X, Y y XY. La unidad de cámara puede rotar según los requisitos del cliente para cumplir con los requisitos de la inspección de la banda en diferentes ángulos.

División de imágenes

La imagen se puede dividir congelando la imagen izquierda y actualizando la imagen derecha en tiempo real para ayudar al usuario a contrastar el resultado de la impresión.

Máquina de inspección visual para la industria de la impresión y la película de papel

Para todo tipo de prensas rotativas

La serie Observer puede adaptarse a varios tipos de prensas rotativas, como prensas de tambor, prensas rotativas combinadas y prensas rotativas de huecograbado, etc.

Especificación:
